PAL, SECAM, NTSC

Электроника ВМ-12В девяностые годы прошлого века, в тогда еще Советский Союз, хлынул широкий поток импортной видеотехники. Видеомагнитофон "Электроника ВМ-12" перестал быть единственной возможностью приобщиться к увлекательному миру видео. И тут многие обнаружили, что SECAM не только не единственная система цветности в мире, но и не самая распространенная. На видеокассетах с "импортным" видеоконтентом - художественными фильмами и шоу-программами иностранного производства - сигнал был чаще всего системы PAL, а иногда даже и NTSC. И если первые еще можно было увидеть, хотя бы в черно-белом варианте, со вторыми дело обстояло хуже.

Решали эту проблему - каждый в меру своих сил. Не стесненные в средствах и "связях" - просто закупали импортную мультисистемную технику, поддерживающую все системы цветности сразу. Остальные бросились комплектовать декодерами отечественные телевизоры. К счастью, сегодня эта проблема практически решена - подавляющее большинство видеотехники поддерживает все три системы. Ведь во всех них, сигналы, несущие информацию о цвете, передаются на вспомогательных поднесущих в спектре сигнала яркости. Главное различие систем - в способах модуляции поднесущей (частотная или квадратурная) и особенностях кодирования сигналов цветности. Так в чем же было дело и почему три системы сосуществуют до сих пор? Рассмотрим, чем они различаются.

NTSC
Американская система. National Television System Committee - Национальный комитет телевизионных систем. Два цветоразностных сигнала передаются одновременно в одной телевизионной строке развертки. Этого результата достигают применяя квадратурную модуляцию, при которой результирующий сигнал цветовой поднесущей изменяется по амплитуде и фазе. Амплитуда несет информацию о насыщенности цвета, а фаза - о цветовом тоне.

Преимущество этой системы в том, что каждая телевизионная строка содержит информацию о двух цветоразностных сигналах. А главный недостаток - система очень чувствительна к фазовым искажениям, приводящим к тому, что цветовой тон начинает передаваться с искажениями. Это может выглядеть как малиновый цвет лиц людей, зеленое небо или синяя листва. Кроме того, амплитудно-частотные искажения вызывают изменение насыщенности цвета.

PAL

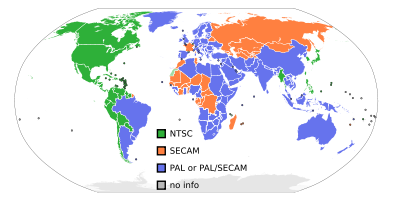

PAL, SECAM, NTSC
увеличитьУвеличить фото
Западногерманская система. Phase Alternation Line - изменение фазы от строки к строке. Это усовершенствованная система NTSC с квадратурной модуляцией поднесущей, в которой устранена чувствительность к фазовым искажениям. Для этого фаза поднесущей одного цветоразностного сигнала меняется от строки к строке на 180 градусов. В телевизорах такой системы сигналы цветности запоминаются в линии задержки на время передачи строки, а затем оба сигнала складываются, устраняя фазовую ошибку.

SECAM
Советско-французская система. Sequentiel couleur a memoire - последовательная передача цветов с запоминанием. В этой системе используется частотная модуляция поднесущих. Так как модулировать по частоте одну поднесущую двумя сигналами одновременно невозможно, сигналы передаются поочередно - через строку. Чтобы получить два цветоразностных сигнала одновременно используется линия задержки на одну строку. Если в какой либо момент времени поступает один цветоразностный сигнал, то второй берется с выхода линии задержки.

Основной недостаток этой системы в том, что цветовая четкость по вертикали снижается вдвое - так как цветоразностные сигналы передаются через строку. Но тут на помощь приходит особенность человеческого зрения - информацию о яркости человек различает лучше, чем о цветности (различные диаметры палочек и колбочек в сетчатке глаза). Иными словами, полное число строк яркостного сигнала приводит к тому, что существенного ухудшения изображения не происходит.

Прочие различия
Телевизионное вещание кроме систем цветности, отличается еще и стандартами вещания. Сегодня в мире используется десять стандартов, которые обозначаются B, D, G, I, H, K, K1, L, M, N. Если системы цветности определяют только методы передачи цветоразностных сигналов, то стандарты телевизионного вещания содержат все характеристики и параметры, определяющие особенности как самих сигналов, так и каналов вещания. Сочетание систем цветного телевидения и стандартов дают несколько вариантов телевещания. Так, в странах организации OIRT (Organisation internationale de rediodiffusion et television - Международная организация радиовещания и телевидения) действует система SECAM-D/K. В большинстве европейских стран организации CCIR (Comite consultatif international des radiocommunications - Международный консультативный комитет по радиосвязи) используется PAL-B/G. В США, где телевещание регламентирует FCC (Federal Communications Commission - Федеральная комиссия по связи), принят стандарт NTSC-M.

Что же регламентируют стандарты телевещания? Ну, во-первых - число строк в кадре. Для систем B/G и D/K (PAL и SECAM соответственно) это 625 строк, тогда как для M (NTSC) это всего 525 строк. Во-вторых, частота развертки полей составляет 50 для B/G и D/K и 60 для M. В-третьих, разностная частота между частотами несущих звука и изображения составляет 6,5МГц для D/K, 5,5МГц для B/G и 4,5МГц для M. Есть, разумеется, еще ряд параметров, но часть из них вытекает из уже описанных, часть - совпадает для рассматриваемых стандартов.Из приведенных различий можно видеть, что системы PAL и SECAM легче совместить в одном аппарате, что поначалу и было сделано - многие телевизоры или видеомагнитофоны поддерживали обе системы цветности. Это и количество строк разложения видеосигнала, и частота следования полей/кадров, и частота строчной развертки (15,625 кГц). В системе NTSC отличались все эти параметры, начиная от частоты кадровой развертки (ввиду того, что частота в электросетях составляет 60 Гц, в отличие от европейских 50 Гц) и заканчивая размерами самого кадра. Не все так просто было и со стандартами B/G и D/K. Различия в 1 МГц в разностных частотах между "звуком" и "изображением" приводили к тому, что ввезенные в Советский Союз "западные" телевизоры B/G (без поддержки D/K) не могли быть использованы для приема телевизионного эфира даже в черно-белом варианте - звук попросту отсутствовал.

Говорить об однозначном преимуществе одной из систем цветности затруднительно. Если в стандартах вещания D/K и B/G, использующих системы цветности SECAM и PAL, кадр большего разрешения, чем в стандарте M с системой NTSC, то в последнем частота кадров на двадцать процентов выше, что позволяет лучше передавать быстрые движения. Некоторые эксперты говорили, что "с эфира" лучше смотрится SECAM, то они же признавали, что на видеокассету записывать лучше в PAL. И если парк телевизионных приемников зрителей, где быстрее, где медленнее, но заменяется на полностью мультисистемные аппараты (с поддержкой всех систем цветности), то замена всего оборудования для производства, вещания и трансляции дело очень не простое. К тому же - отягощенное законодательствами стран, их взаимными обязательствами и участием в международных организациях по теле- и радиовещанию.

Арсен Газимагомедов
