Темброблок на лампе 6Н28Б-В

Продолжение. Начало читайте Предварительный усилитель на лампе 6Н28Б-В

Я не использую тембра, но так как я собрал предусилитель в корпусе Радиотехники 001, а регуляторы остались не задействованы, я решил это исправить.

Темброблок собран в корпусе и с использованием элементов темброблока Радиотехники-001уп.

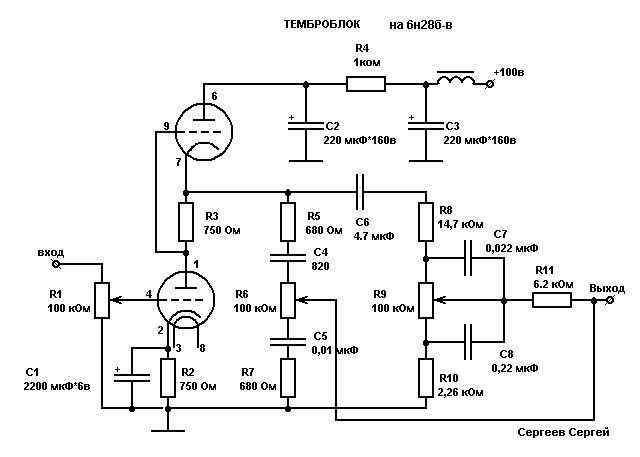

Схема термоблока на 6Н28Б-В

Регуляторы тембров пришлось разобрать и развернуть на 180 градусов, чтобы получить нужную характеристику.

Схема блока питания для предусилителя на 6Н28Б-В и 6Н17Б-В с плавным запуском

Сергей Сергеев, 15.08.2013
