Предварительный усилитель на лампе 6Н28Б-В

Этот усилитель собран в корпусе предусилителя Радиотехника-001. Очистил все платы от деталей. Сейчас они как крепежный элемент для переключателей и прочего. В качестве анодного использован родной трансформатор. При использовании всей вторичной обмотки - напряжение 110 В.

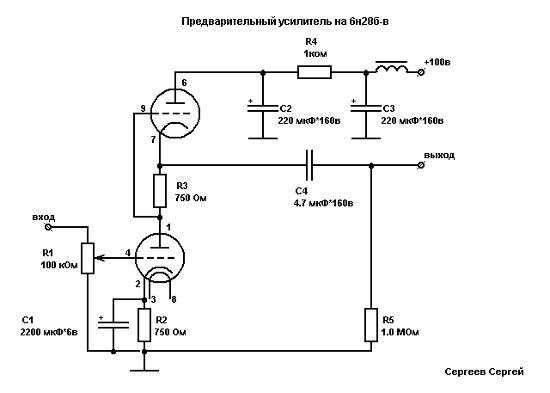

Предварительный усилитель на 6Н28Б-В

Поставил 100 вольтовый стабилизатор на транзисторах. Накальный – небольшой транс с выходом 6.3 В. Накал переменным током. Регулятор и коммутатор входов использованы родные. Необходимости в темброблоке не вижу, но регуляторы имеются, и думаю, их следует использовать.

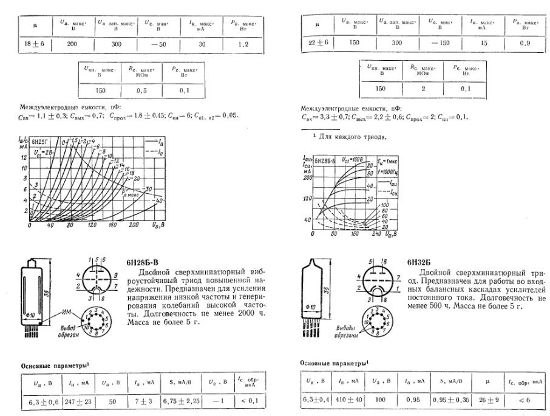

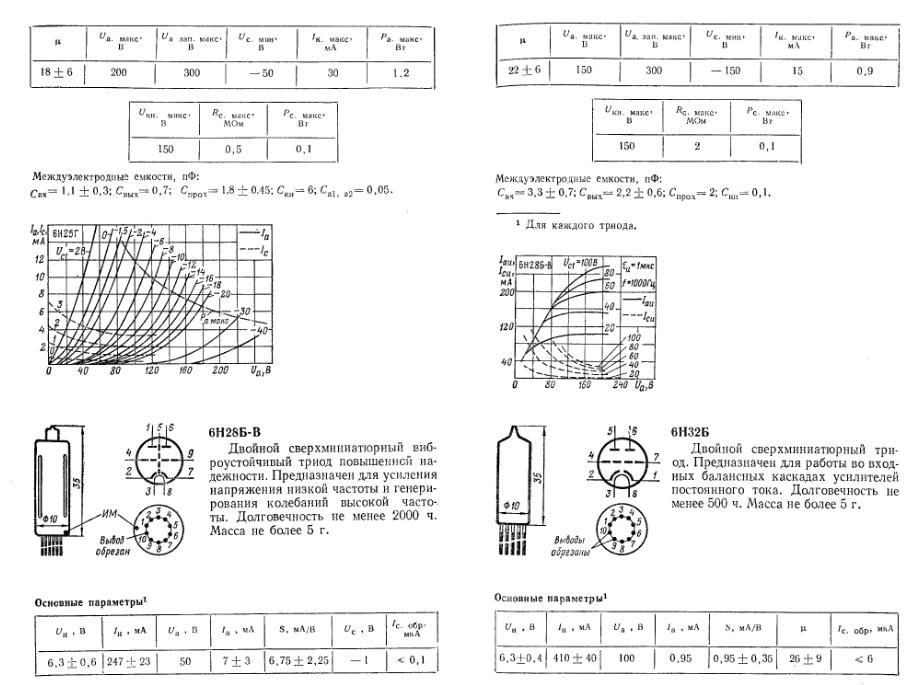

Параметры 6Н28Б-В

Усилитель собрал за один вечер на монтажной плате размером 50 на 65 мм, расположенной около регулятора громкости. Еще пару дней доводил до ума. Звуком доволен!

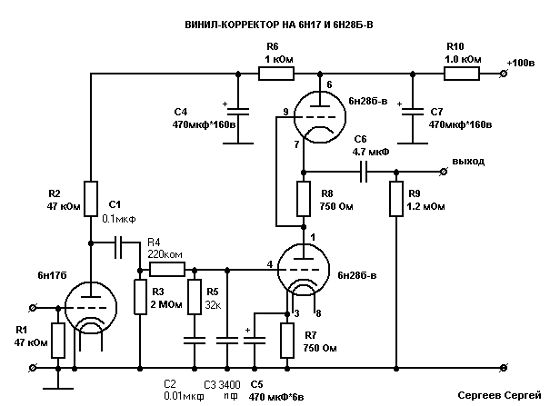

Винил-корректор на 6Н17 и 6Н28Б-В

Собрал корректор. Звучит прекрасно. Спасибо за подсказку Олегу Хавину.

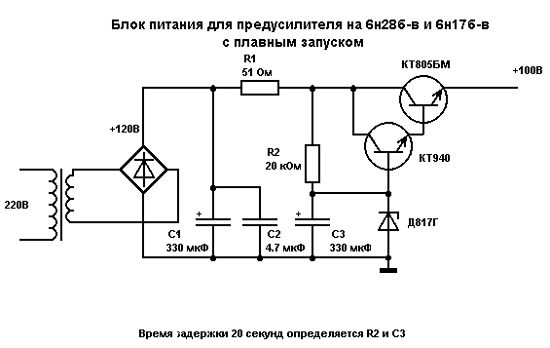

Схема блока питания с плавным запуском

Накал корректора запитал постоянным током без стабилизации. Фон на уровне шума корректора не заметен. Спасибо А.И Манакову за помощь.

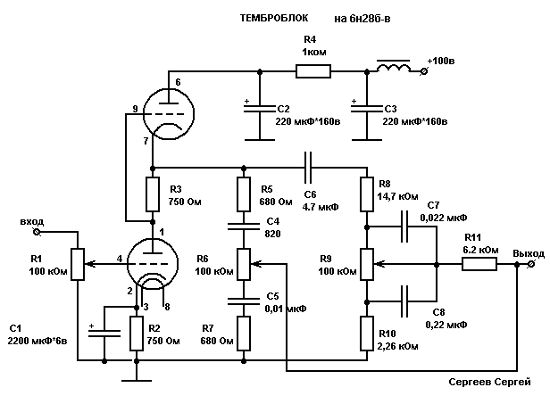

Темброблок на лампе 6Н28Б-В

Я не использую тембра, но так как я собрал предусилитель в корпусе Радиотехники 001, а регуляторы остались не задействованы, я решил это исправить.

Термоблок на 6Н28Б-В

Темброблок собран в корпусе и с использованием элементов темброблока Радиотехники-001уп.

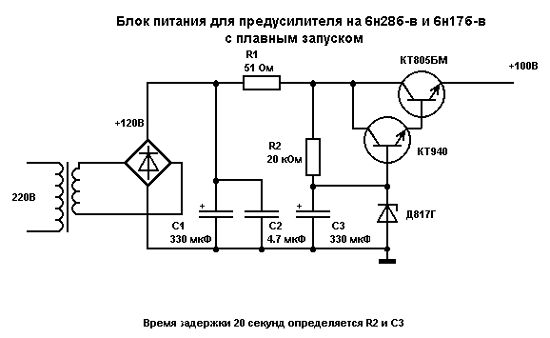

Блок питания для предусилителя на 6Н28Б-В и 6Н17Б-В с плавным запуском

Регуляторы тембров пришлось разобрать и развернуть на 180 градусов, чтобы получить нужную характеристику.

Продолжение. Темброблок на лампе 6Н28Б-В

Сергей Сергеев, 10.09.2012

Комментарии

Всего комментариев 13

Сергей
15 января 2014, 14:14
вот только не понятно как включать предварительный усилитель до регулятора тембра или на выход регулятора тембра?

Комментарии 3
Сергей
15 января 2014, 16:51
Извините и еще один вопрос, а дроссель по цепи питания обязателен? и какие его параметры обычный на 50гц?

Комментарии 1
Сергей
17 января 2014, 13:04
укажите пож. параметры дросселя в цепи питания

Добавить комментарий
Юрий
23 июля 2014, 22:32
Доброго времени суток автору, в темброблоке есть конденсатор С4 написанно 820 это что мкф? так он вроде не емкостный. И еще вопрос, в какой последовательности лучше поставить фоно корректор-темброблок-предусилитель-оконечный?

Комментарии 1
