Ламповый буфер для CD проигрывателя на 6н6п или 6н1п или 6н3п

Не все могут сразу сделать ламповый усилитель. Многих пугают трансформаторы. Первым шагом в освоении ламповой техники можно считать ламповый буфер, который включается между CD и усилителем.

Подобные устройства выпускаются некоторыми фирмами, например Music Fidelity. Оно представляет собой ламповый каскад с высоким входным и низким выходным сопротивлением и согласует источник сигнала и приемник, в данном случае усилитель. И кроме согласования придает «живую» окраску. Если у вас транзисторный усилитель, то оно облагородит звучание. Чаще всего оно имеет единичное усиление.

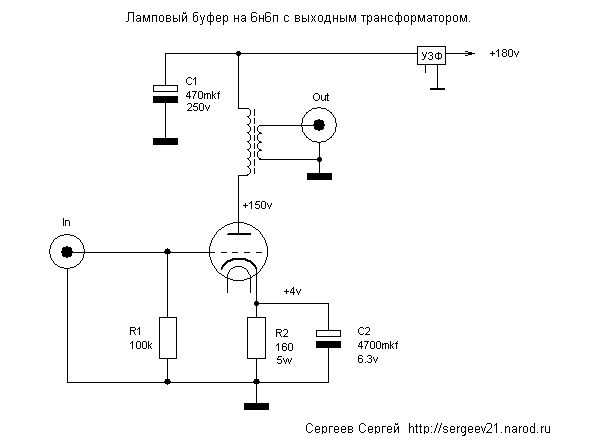

Лучший вариант с выходным трансформатором на одной лампе 6н6п. Можно использовать ТВЗ 1-9, домотав вторичную обмотку. 100-150 витков поверх всех обмоток и включить последовательно со вторичной обмоткой.

Коэффициент трансформации выбирается равным коэффициенту усиления лампы, для получения единичного усиления. Лучший вариант получается с полностью перемотанным трансом. О нем мы ранее уже писали и вы можете ознакомиться с данной публикацией здесь. Но некоторых пугают трансформаторы.

Без трансформатора можно использовать два варианта:

1. Усилительный каскад с анодной нагрузкой. Но он будет усиливать сигнал. Хотя иногда это даже нужно.

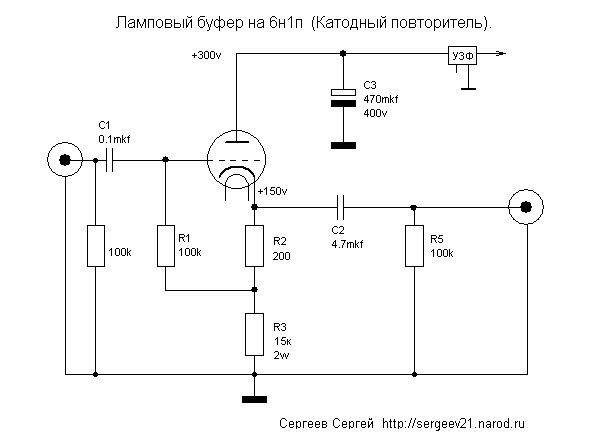

2. Катодный повторитель. Усиливает ток и имеет низкое выходное сопротивление.

Выбор пал на лампу 6н6п. Лампа довольно мощная и имеет низкое выходное сопротивление. Лампа используется почти в предельном режиме для получения наибольшей линейности.

Но мы ведь хотим качество!

Накал можно питать переменным током, но лучше постоянным и стабилизировать. Напряжение питания 300 вольт. Анодное напряжение 150 вольт, ток 26 ма, смещение - 4 вольта. Можно использовать батарейное смещение.

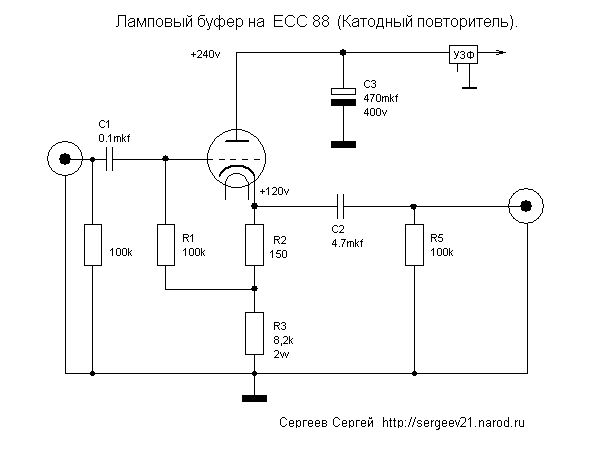

По «просьбам трудящихся» повторитель на 6н3п.

Напряжение питания 300 вольт. Анодное напряжение 150 вольт. Ток 7 ма. Смещение - 2 вольта.

Ток 10 ма. Смещение - 2 вольта.

Ток 15 ма. Смещение - 2.2 вольта.

Во всех схемах можно использовать сетевой трансформатор от ламповых радиол и телевизоров. Блок питания лучше сделать отдельным выносным блоком.
