«Супертрансформатор» из ТВЗ 1-9 или ТВК

Подобное предлагалась неоднократно. Ничего нового. Для начала рассчитываем нужный коэффициент трансформации. Если для наушников, то исходя из их сопротивления. Если для предусилителя, то из нужного коэффициента усиления всего каскада. Например, усиление лампы 40. нам нужно усилить в 4 раза. Тогда коэфф трансформации 40/4= 10. то есть 10:1.

При использовании в качестве буферного каскада коэффициент трансформации выбирается равным коэффициенту усиления лампы, для получения единичного усиления.

Итак: Разбираем трансформатор и сматываем все обмотки. Склеиваем каркас эпоксидным клеем и стачиваем надфилем углы. Для получения идентичных параметров железо лучше взять пополам из двух трансов. Лучший вариант железо от ТВЗ-Ш. Для расширения частотного диапазона вверх нужно секционирование. Достаточно 3-5 секций первички и 4-6 вторички.

Возьмем вариант предложенный С. Куниловским: Три секции первички- 1500+2000+1500 =5000 витков. Диаметр провода 0,08мм. Четыре секции вторички по 150 витков. Диаметр провода 0,3мм. Которые соединяются по две параллельно и в зависимости от сопротивления нагрузки параллельно или последовательно.

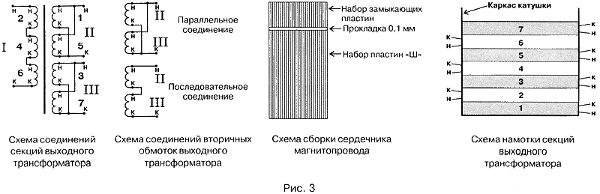

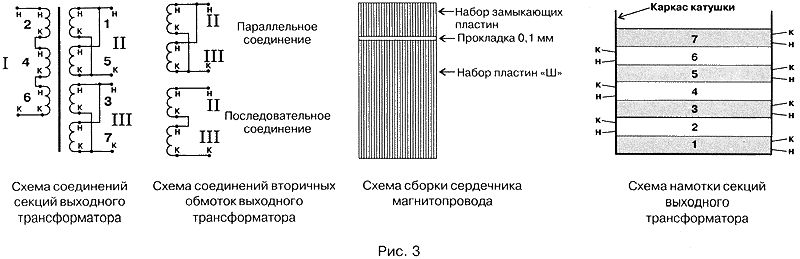

Рисунок С.Куниловского

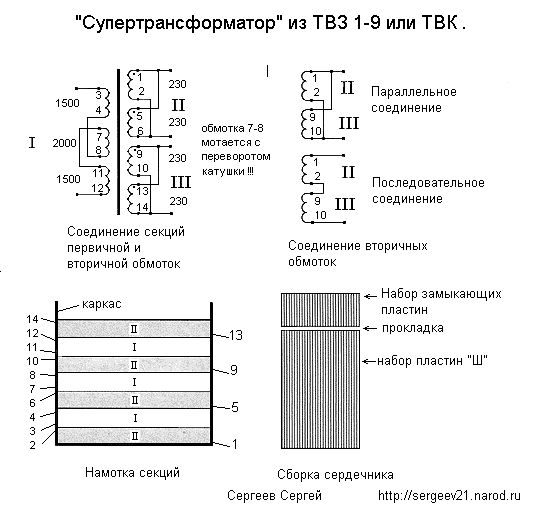

Мой вариант: 3 секции первички: 1500+2000+1500=5000 витков проводом 0,08 мм. Первичка мотается внавал и вторая секция с переворотом катушки для снижения паразитной емкости. Подключение показано на рисунке. Нумерация выводов соответствует очередности намотки. Число витков вторички выбираем исходя из нужного коэффициента трансформации, и мотаем 4 секции проводом 0,25. Я мотал 4 секции вторички по 230 витков (три слоя).

Собираем в обратной последовательности. Прокладка из одного слоя принтерной бумаги. Толщина 0,1 мм. Коэффициент трансформации 22:1 или 11:1 в зависимости от коммутации вторички. Активное сопротивление первичной обмотки 1,8 кОм. Вторичной 2,3 Ома при параллельном соединении.

Еще лучше получается с первичкой намотанной проводом 0,1 мм. Активное сопротивление первички 1.2 ком.

Можно намотать 5 секций первички: 650+1300+1300+1300+650=5200 витков проводом 0,08мм.

Такой транс хорошо подходит к усилителям на 6ж51п, 6ж52п, 6с45п, 6н6п, 6п14п, 6ф3(5)п. Эти усилители можно использовать как телефонные, так и в качестве предусилителя. Полоса частот переделанного транса 8-85 000 герц по уровню -3дб c лампой 6с45п.

С 6ж51п немного хуже 12- 82 000 герц. Выходное сопротивление усилителя с лампой 6с45п- 6.4 ома. С лампой 6ж51п- 8 ом. Общее усиление с этими лампами равно 2. Этого достаточно для наушников и предусилителя. Если нужно усиление равное 4, включаем вторичную обмотку последовательно. Или рассчитываем вторичку на нужное усиление.

Так же этот трансформатор можно использовать в буферном каскаде для СД.

Сергей Сергеев, 08.06.2012





||
