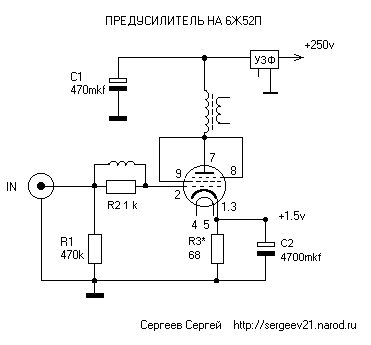

Универсальная одноламповая схема предусилителя, усилителя для телефонов и усилителя мощности

Усилитель на 6ж52п
увеличитьУвеличить фото
Усилитель на одной лампе можно применить для разного назначения. Основные параметры зависят от примененного трансформатора.

Изначально хотелось собрать усилитель из книги М.Торопкина на 6с45п. Остановило более низкое анодное - 150 Вольт у 6с45п.
6ж52п в триодном включении имеет немного большую мощность и больший коэффициент усиления 65, большее анодное - 250 Вольт. И один из плюсов - дефицитность 6с45п и доступность 6ж52п. 6ж52п требует отбор по минимуму микрофонного эффекта.

При использовании ТВЗ 1-9 получается хороший усилитель для наушников и маломощный усилитель для колонок высокой чувствительности или для компьютерной акустики.

Использовав пять усилителей с сабвуфером , получаем ламповый домашний театр. Динамики типа 3гд-38 или аналогичные будут великолепно воспроизводить середину и верха при небольшой мощности. В схеме можно использовать батарейное смещение, достаточно поставить батарейку в сетку и соединить катод с общим проводом. Или аккумулятор в катод. Кому что нравится. Не забывайте что ток анода 30 мA.

Некоторые параметры с ТВЗ 1-9 на нагрузке 8 Ом:
Мощность- 0.8 Ватт (до начала искажений синусоиды по осциллографу).
Выходное сопротивление-2.8 Ом.
Диапазон частот по уровню -3дБ – 40-32000 Гц.

Лучший вариант с перемотанным ТВЗ 1-9. Смотри «Супертрансформатор» из ТВЗ 1-9.

Сергей Сергеев

Комментарии

Всего комментариев 3

radzivil1
22 июля 2010, 10:44
Здравствуйте! Нужен ЗЯ. Один расчет под. 2шт 6гд2. 1шт 5гд1. 2шт 1гд3.т
Другой под. 1шт 4а32. 2шт 6гд2. 1шт пи-ауди 409.

Что касаемо частоты. от 20 до 20000. Если такое возможно с этими динамиками.

Нужен фоно корректор под MARANTZ 6300.

А если оставить родную акустику от симфонии, а на подхват поставить савбуфер, "4а32"
только чем его качать?

Добавить комментарий
Andy
27 ноября 2011, 11:25
Разъясните народу УЗФ !

Добавить комментарий
Сергеев Сергей
28 ноября 2011, 01:31
Устройство задержки и фильтрации анодного питания- http://tubeaudio.ucoz.ru/index/ustrojstvo_zaderzhki_i_filtracii_uzf_anodnogo_naprjazhenija_dlja_lampovykh_usilitelej/0-18
