Новые динамики из 4а32. SE-12-1

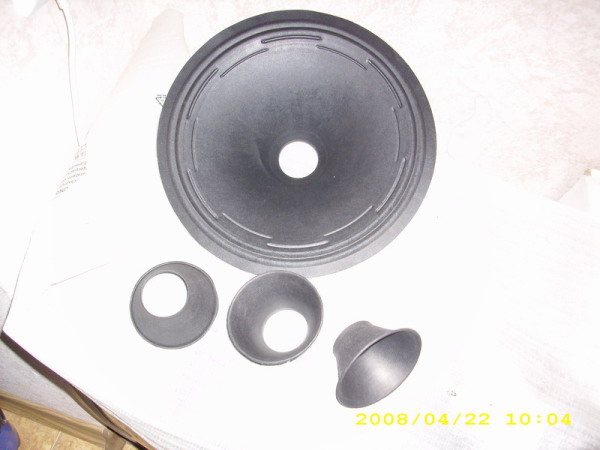

В ООО НПП "Диффузор" появились новые диффузоры и рупорки к динамикам 4а-32.

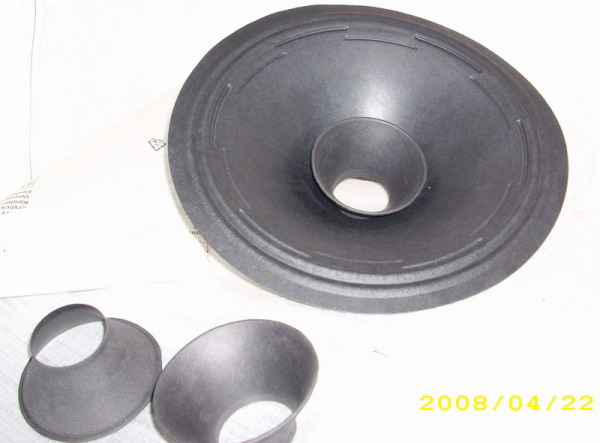

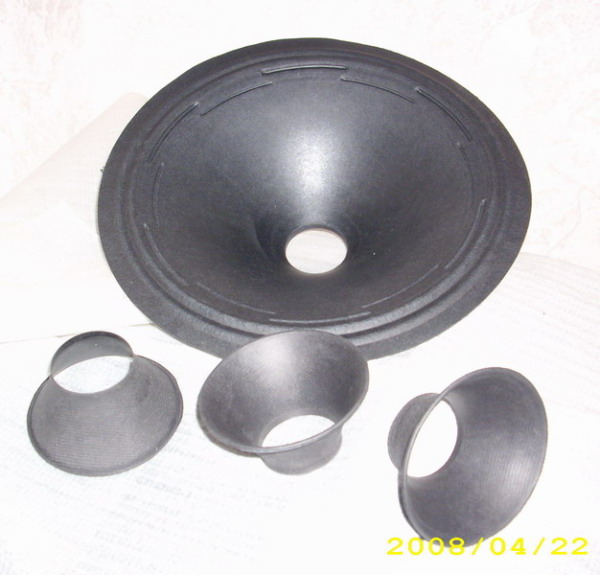

Диффузор
увеличитьДиффузор
Диффузор
увеличитьДиффузор
Диффузор
увеличитьДиффузор
Вес диффузора - 18 грамм. Рупорка - 2 грамма.
Вот из них и сделаны новые динамики. Эти динамики будут использоваться в колонках ОЯ. Катушку перематываю на 8 ом более толстым проводом для лучшего заполнения зазора. Провод 0,18 мм. Два слоя. Собственно по желанию можно сделать от 6 до 16 ом. Больше не имеет смысла.

Рупорки немного дорабатываю, плавно загибая края, как у рупорков от 10гд-36  (10гдш-1). Технология загиба: край рупорка размачивается раствором спирта (водкой). Одевается на цилиндрическую оправку со скругленными краями и рупорок плавно загибается. Эта конструкция ставится на поролон и прижимается грузом до высыхания.

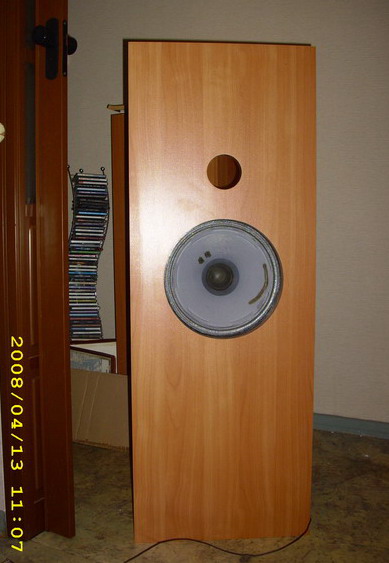

Колонка ОЯ
увеличитьКолонка ОЯ
Рупорки
увеличитьРупорки
Далее пропитываю рупорки хитиновой пропиткой «Байкальской».
Назвал её так из-за применения в составе воды из Байкала, и из-за близости к данному озеру. Изготовленной мной с помощью Иркутского биохимика и меломана Дмитрия. Спасибо Дмитрию за сырьё!

Как вариант попробовал другие диффузоры с ППУ подвесом. У  динамиков с ними ниже резонансная частота.

Сейчас пробую гильзы из разных материалов: медь, алюминий, бумага. Лучший вариант : плотная бумага толщиной 0.09мм. Под катушкой один слой, выше катушки два слоя с 4 отверстиями диаметром 4 мм. Клей БФ-2 разведенный спиртом.
Просушка: сначала 2 суток при комнатной температуре, затем постоянным током. + к +. С медленным увеличением тока до достижения температуры 100 градусов. В течении нескольких часов.

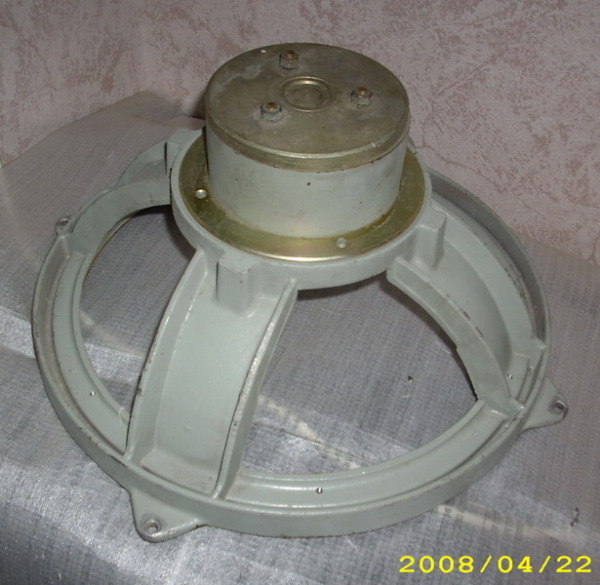

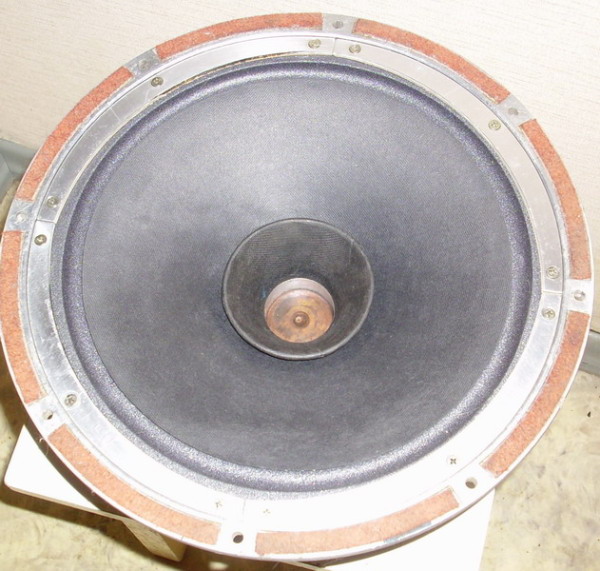

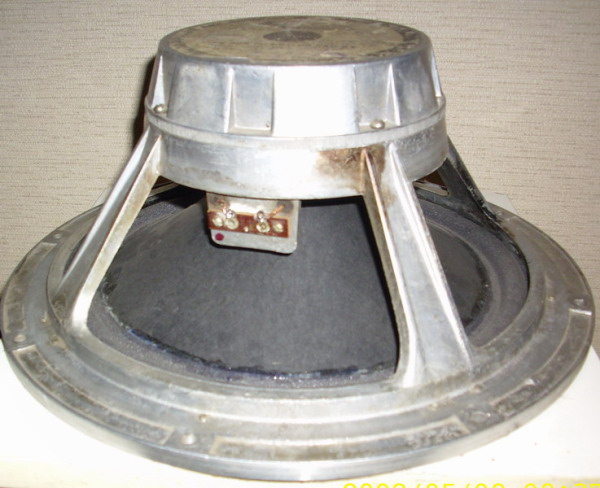

Корзина с магнитной системой от 4а32
увеличитьКорзина с магнитной системой от 4а32

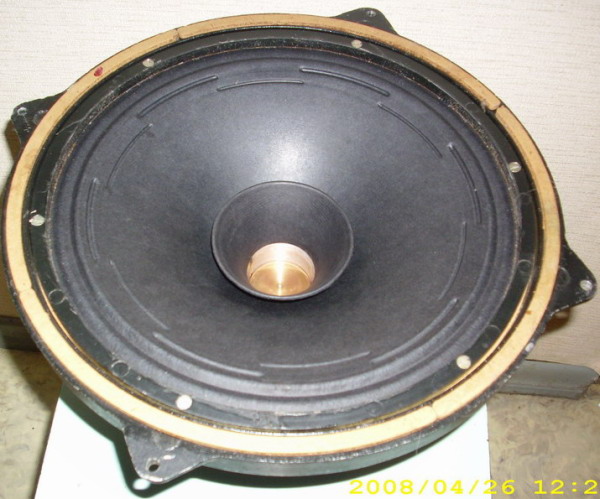

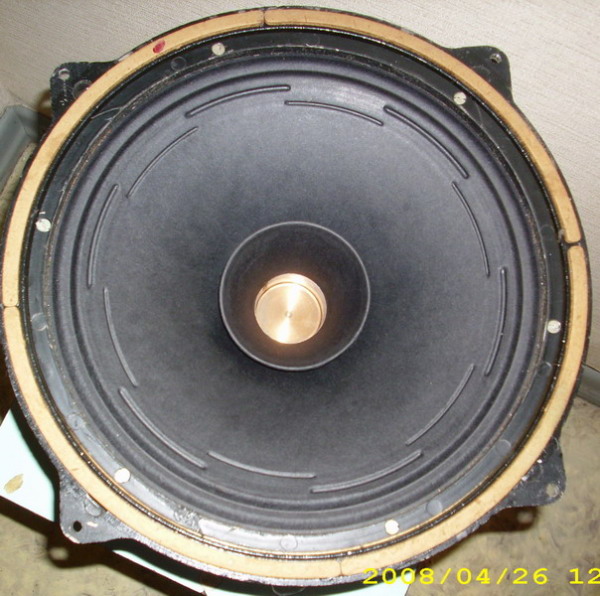

Новые динамики SE-12-1 без пропитки
увеличитьНовые динамики SE-12-1 без пропитки
Новые динамики SE-12-1 без пропитки
увеличитьНовые динамики SE-12-1 без пропитки

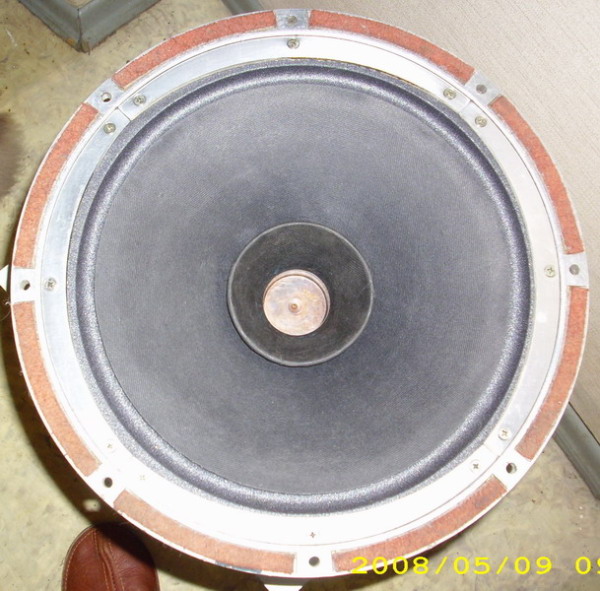

Динамики SE-12-2
Этот же вариант, но короткая катушка длиной - 6мм. При ширине зазора - 8мм. И гильза из купюры. Получилось более жестко и немного легче.

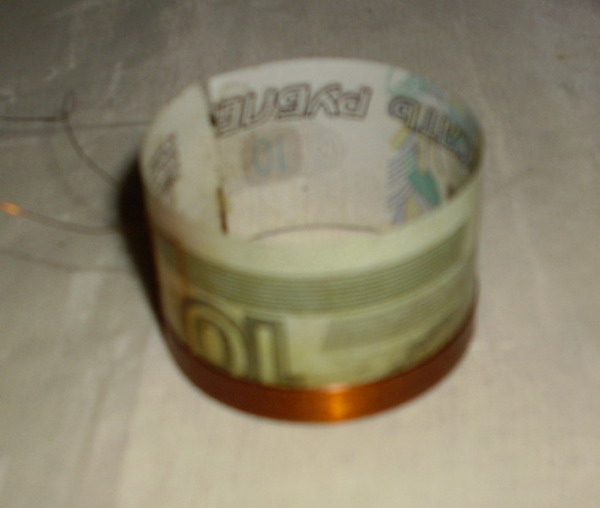

Гильза из купюры
увеличитьГильза из купюры
Эти динамики лучше звучат на высоких частотах - шире диапазон. И нет выпяченной середины. Именно из-за этого ощущение немного более низкой чувствительности.

Параметры Т-С :

SE-12-1 SE-12-1 SE-12-2
непропитанных и непрогретых динамиков После прогона синусом 30гц в течении 30 мин.
Fs, Hz 38 31,98 37,48
Vas, L 121,8 181,1 188,18
Qms 3,2 2.81 7,90
Qes 0,36 0,30 0,69
Qts 0,32 0,27 0,64
Z 8 om 8 om 8 om
Вес подвижной системы 27,4 gr 27,4 gr 24,6 gr
Как видите параметры можно изменить в довольно широких пределах. Один из вариантов имел Qts – 0,76. Правда, резонанс – 46 герца.К примеру: вес родной подвижки от 4а32- 33 грамма.

Динамики с Пенополиуретановым подвесом (ППУ) SE-12-3:

Динамики SE-12-3
увеличитьДинамики SE-12-3
Динамики SE-12-3 (вид сверху)
увеличитьДинамики SE-12-3 (вид сверху)
Динамики SE-12-3 (со стороны корзины)
увеличитьДинамики SE-12-3 (со стороны корзины)
Корзина может быть и от 4а-32. Диффузор другой, немного тяжелее.

Fs, Hz 21,2
Vas, L 161,25
Qms 2.12
Qes 0,26
Qts 0,23
Z 8 om
Вес подвижной системы 33гр
АЧХ SE-12-2 в  колонках ОЯ. Снятые микрофоном Beringer ECM8000. Программой  LspLab 3 в комнате 16 кв.м. Сглаживание 1/3 октавы.

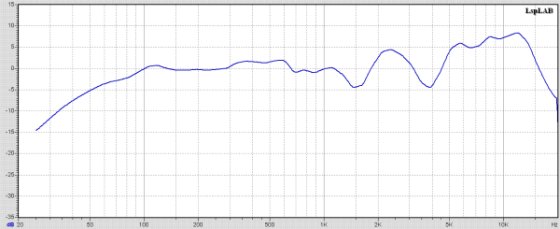

АЧХ в ближнем поле
АЧХ в ближнем поле

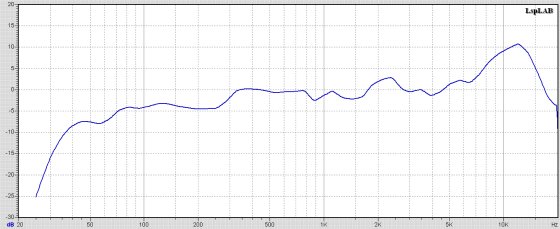

На расстоянии 1 метр
На расстоянии 1 метр

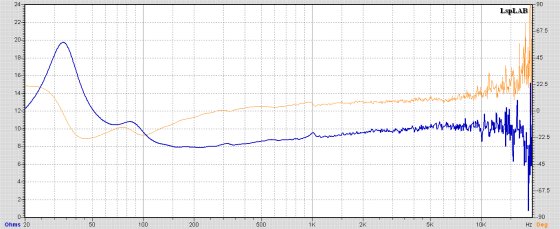

ИЧХ колонки
ИЧХ колонки

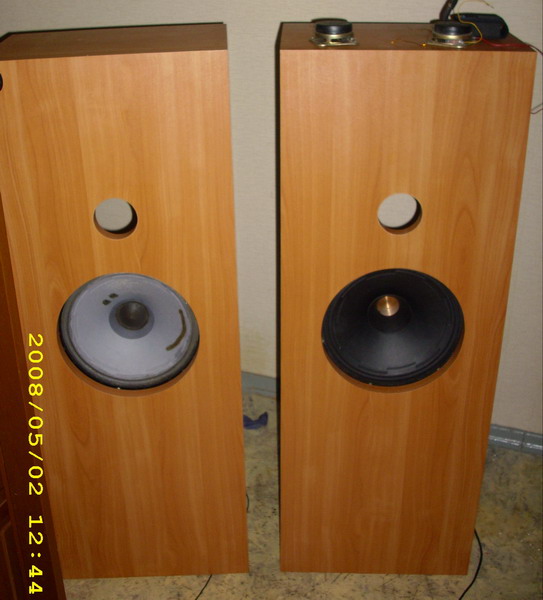

Субъективное прослушивание в открытых корпусах:

LG 37LC2RR
увеличитьУвеличить фото
Специально выбрал время, когда жены не будет дома, чтобы включить аж на все 10 ватт.
Когда она пришла, то сказала:  что ты маешься, этот (новый) динамик звучит лучше. А почему объяснить не смогла. Лучше и все. Больше доверяйте женщинам, не зная терминов(добротность, НЧ,ВЧ), они лучше чувствуют.

Новые динамики оказались лучше не только по объективным параметрам, но и при прослушивании. Чувствительность немного больше, нет сильно выпяченной середины, прозрачнее ВЧ и шире диапазон в сторону высоких. Видимо сказалась легкость диффузора и жесткость рупорка.  Высокие у оригинального 4а-32 более мутные и заметно ниже. Вокалисты как живые. Бас с новым диффузором более хлесткий и не бубнящий.Насчет пылезащитного колпачка, пули или какого другого тела пока не определился.

Эксперименты продолжаются. На СЧ получился не провал, а скорей уменьшился подъем, свойственный оригинальным 4а32, да и многим Широкополосникам.О применение плоских, шестигранных и алюминиевых проводов – резон конечно есть, но нет их наличия. Буду писать отчет по мере продвижения.
