Однотактный усилитель на ГУ-29

Собрал опытный образец на базе трансов ПРИБОЯ. ВАХи в триодном включении прислал Ю.Макаров.

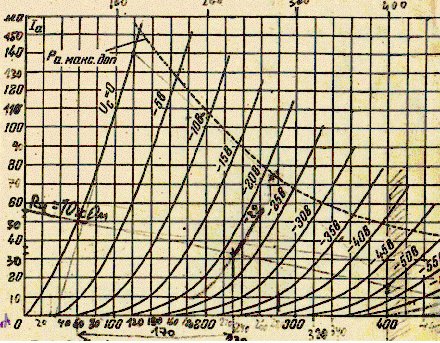

ВАХи в триодном включении
увеличитьВАХи в триодном включении

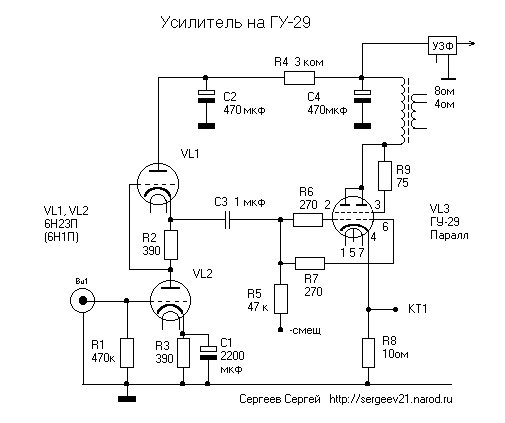

Схема усилителя
увеличитьСхема усилителя
По характеристикам получается Ri около 1кОм для одного триода. При параллельном -  500 Ом. При анодном - 300 Вольт. Крепкая лампа. При 60 ваттах на анодах стоит как вкопанная, только аноды покраснели. Гонял около получаса. При 40 ваттах - все нормально.

Драйвер следует проверить и возможно заменить лампы. Точку пока не ставлю.

Но схема оконечника вряд ли изменится. Попробую разное напряжение питания. Погонял некоторое время с напряжением 420 вольт. Ничего не взорвалось. Ток не плывет.

Итак, переходим к измерениям.

Немного о выходных трансах ПРИБОЯ.
Железо в них используется не на 100%. То есть остается много свободного места для обмотки. Они намотаны довольно тонким проводом и имеют значительное активное сопротивление. В идеале их нужно перематывать.

На обмотке рассчитанной, на подключение 4-х омной нагрузки при использовании любых ламп значительный завал по ВЧ, начиная от 10кГц (-1дб) до -3 дб на 18-20 кГц., хотя на 8-ми омном выходе спад начинается значительно позже. От 20-30 кГц на уровне -1 дб.

Сопротивление всей первичной обмотки-82 Ом. Вторичной на 4 Ом- 0,8 Ом. Вторичной на 8 Ом- 1 Ом.

Rа1-выход на 4-х омную нагрузку равно 4230 Ом. Rа2-выход на 8-ми омную нагрузку равно 2748 Ом.

Для тех, у кого нет возможности перемотать или приобрести другие трансы, привожу параметры с непеределанными от ПРИБОЯ. Зазор 0,25мм.Измерения проводил в трех режимах выходных ламп. На входе SRPP на 6н1п.

Приборы: генератор Г3-102, милливольтметр В3-38, осциллограф. Выходные напряжения - до ограничения сигнала.

1 Вариант
Ua=225 В
Iа=0,18 А
Uсм=-12 В
Uвх=0,4 В

При Rа1. Диапазон частот по уровню - 1дб - 16-10 000 Гц.
По уровню -3дб до 19 000гц. Низ не позволяет измерить генератор.
Uвых=3,2 В. Uхх=4 В. Мощность 1,3 Ватт. Вых. сопротивление равно 2 Ом.

При Rа2. Диапазон частот по уровню - 1дб - 16-21 000 Гц.
По уровню -3дб- до 40 000 Гц. Низ не позволяет измерить генератор.
Uвых=4,2 В. Uхх=5,8 В. Мощность 2,2 Ватт. Вых. сопротивление равно 3,04 Ом.

2 Вариант
Ua=330 В
Iа=0,12 А
Uсм=-25 В
Uвх=0,9 В

При Rа1. Диапазон частот по уровню - 1дб - 17-11 000 Гц.
По уровню -3дб до 20 000 Гц. Низ не позволяет измерить генератор.
Uвых=6 В. Uхх=7,6 В. Мощность 4,5 Ватт. Вых. сопротивление равно 2,2 Ом.

При Rа2. Диапазон частот по уровню - 1дб- 17-38 000 Гц.
По уровню -3дб до 56 000 Гц. Низ не позволяет измерить генератор.
Uвых=7,6 В. Uхх=11 В. Мощность 7,2 Ватт. Вых. сопротивление равно 3,57 Ом.

3 Вариант
Ua=420 В
Iа=0,095 А
Uсм=-35 В
Uвх=1,76 В

При Rа1. Диапазон частот по уровню - 1дб- 26-9 000 Гц.
По уровню -3дб до 17-21 000 Гц.
Uвых=8,4 В. Uхх=11 В. Мощность 8,4 Ватт. Вых. сопротивление равно 2,5 Ом.

При Rа2. Диапазон частот по уровню - 1дб- 27-21 000 Гц.
По уровню -3дб до 18-29 000 Гц. Низ не позволяет измерить генератор.
Uвых=10вольт. Uхх=15 В. Мощность 12,5 Ватт. Вых. сопротивление равно 5 Ом.

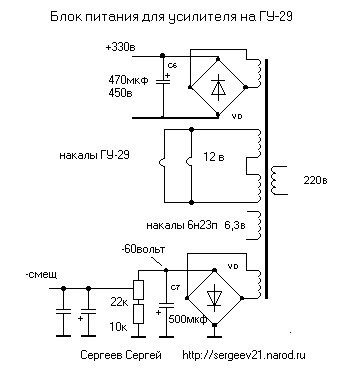

Схема блока питания
увеличитьСхема блока питания

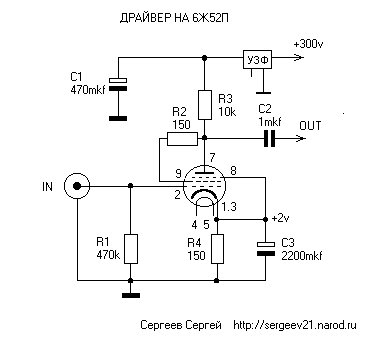

Схема нового драйвера на 6ж52р
увеличитьСхема нового драйвера на 6ж52р
Драйвер на 6ж52п в триодном включении имеет большее усиление, больший ток. Коэффициент усиления - 48.

Исходя из этих замеров, каждый радиолюбитель сможет выбрать тот режим , который ему больше нравится. но трансы желательно перемотать или домотать первичку последовательно и вторичку параллельно.

Есть еще вариант двухтактника. Трансы ПРИБОЯ пожалуй лучше подойдут.

Сергей Сергеев
