Корректор для винила (RIAA) на 6ф12п

Схема стандартная, ничего нового. Питание накала постоянным током без стабилизации. Можно использовать стабилизатор на 7812 (накалы двух ламп включены последовательно). Анодное питание фильтруется УЗФ (устройство задержки и фильтрации) (подробнее читайте на сайте Сергея Сергеева http://sergeev21.narod.ru/uzf.htm). Используются всего две лампы.

Схема стандартная

Корректор

Блок питания

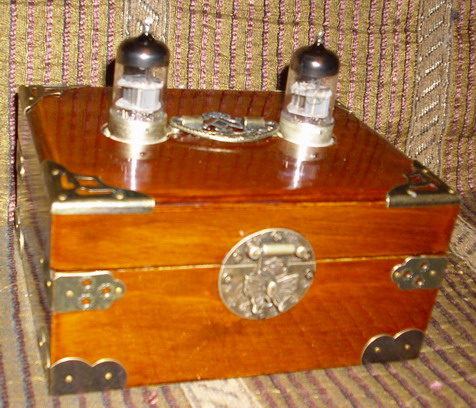

Корректор собран в шкатулке под старину. Лампы снаружи сверху. Изнутри корректор экранирован толстой фольгой. Монтаж навесной. Блок питания в отдельном корпусе.

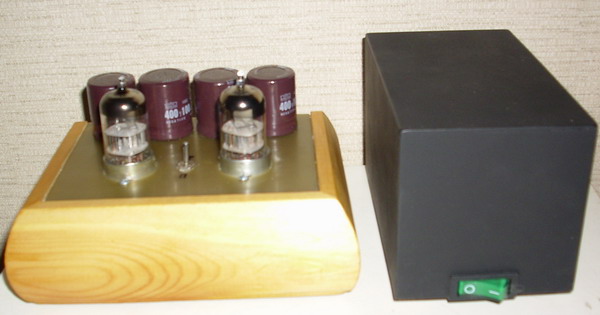

Один из вариантов

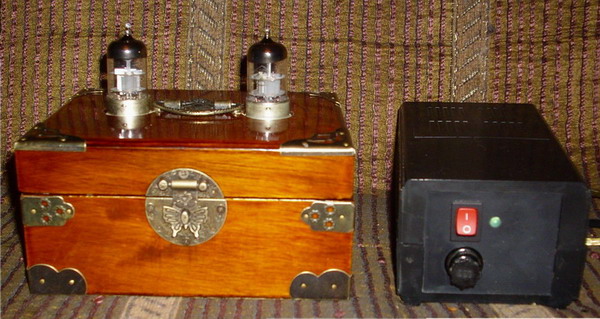

С блоком питания

Усиление получилось чрезмерным. Перевел пентод в триодное включение, усиление стало в норме. Со слов клиента, звук стал более точным, но потерял «ламповость», хотя мне понравился больше. Но, «клиент всегда прав!». В итоге перевел снова в пентод и убрал конденсаторы в катодах обоих ламп. Получилось, то, что надо! Спасибо А.И.Манакову за консультации!

Сергей Сергеев

Комментарии

Всего комментариев 28

Юрий 04 октября 2009, 16:08 Можно ли эту схему использовать с Юнитровской головой)))?

Сергеев Сергей 05 октября 2009, 12:26 Можно. Как и с любой другой ММ головкой.

Романченко 05 октября 2009, 17:24 Поздравляю, оригенальный корпус!

Игорь (Тюмень) 03 ноября 2011, 21:20 Спасибо за схему, повторил, играет даже лучше клона EAR-834

Сергеев Сергей 04 ноября 2011, 14:14 Спасибо за отзыв! У EAR-834 на выходе катодный повторитель и частотнозависимая обратная связь. А это портит звук.

Макс cxmaxx@gmail.com 09 июня 2012, 16:32 Олдскул, классненько.
