Схема плавной зарядки конденсаторов фильтра

В связи с новой модой на увеличение конденсаторов фильтра питания до нескольких сотен микрофарад встает вопрос о их плавной зарядке. Иначе диоды в блоке питания могут не выдержать пускового тока.

Да и просадки напряжения в сети могут быть значительные.

К тому же блок конденсаторов часто получается соизмеримый с размером усилителя или больше.

Предлагается простая схема плавной зарядки.

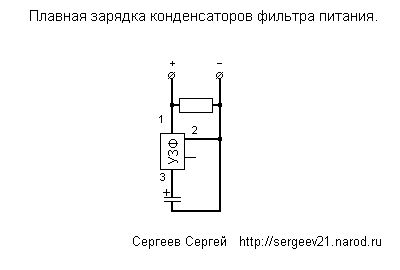

Схема плавной зарядки конденсаторов фильтра питания
Схема плавной зарядки

Используется устройство УЗФ.

Заряжаются конденсаторы плавно через полевой транзистор в составе УЗФ, в течении 30 секунд. Это также полезно для ламп.

Разряд через диод.

Схема соединяется с усилителем по двум проводам достаточно большого сечения.

Для тех, кто не хочет диода в цепи питания, можно использовать вариант 2.

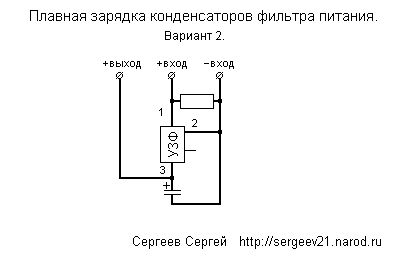

Второй вариант схемы плавной зарядки конденсаторов фильтра питания
Второй вариант схемы плавной зарядки конденсаторов фильтра питания

Только придется добавить еще один провод.

Сергей Сергеев, 22.04.2014
