Ламповый корректор для винила с разделенной коррекцией

Идея появилась после прочтения статьи в Вестнике АРА. Хотелось сделать хороший корректор на доступных лампах с разделенной коррекцией. И без катодных повторителей.

Это простая схема для армии начинающих любителей лампового звука. Поверьте их намного больше, чем опытных радиолюбителей. Сознательно применены доступные лампы, без дорогих конденсаторов в цепи катода (их просто нет).

От схемы А. Леша взяты цепи коррекции. Схема, пожалуй, больше похожа на корректор Stefano Perugini. Желающие могут ввести батарейное смещение.

До этого собирал на двух 6н23п (мой первый корректор) и корректор НЕОФИТ Макарова.

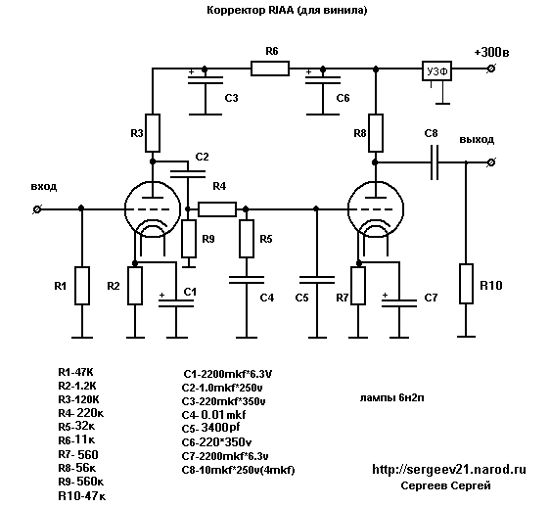

Корректор RIAA для винила (мой первый корректор)
Корректор RIAA для винила (мой первый корректор)

Попробовал лампы 6н2п, 6н23п, 6н1п. 6н2п микрофонят, 6н23 несколько звенящие, 6н1п понравились больше. Особенно 6н1п-ев.

Вначале был собран корректор на трех 6н1п. Но, высокое выходное сопротивление и большой коэффициент усиления. В итоге на выход поставил 6н6п. И то усиление немного больше чем с СД проигрывателя.

Корректор с разделенной коррекцией
Корректор с разделенной коррекцией

После обсуждения на форуме ввел изменения в схему, по сути, это уже другой корректор. Вторая лампа заменена на 6н6п и изменены режимы всех ламп.

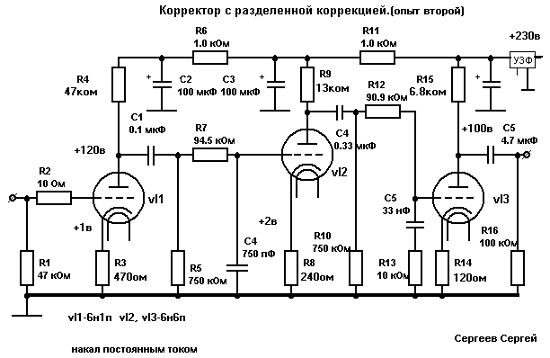

Корректор с разделенной коррекцией (опыт второй)
Корректор с разделенной коррекцией (опыт второй)

Блок питания
Силовой трансформатор от старой ламповой радиолы (подойдет почти от любой или лампового электрофона типа Школьный). Выпрямитель на кенотроне 6ц5 без стабилизации. Общая емкость конденсаторов питания около 1000мкф. Накал постоянным током без стабилизации (можно и застабилизировать - будет, наверное, лучше) накал заземлен. Даже без стабилизации фон не более шума ламп. Пробовал подавать на накал +30 Вольт - фон больше.

Конструктивно корректор выполнен в корпусе эквалайзера Прибой-014 совместно с предусилителем. Передняя панель из березы. Регулятор громкости и селектор на 5 входов.

Сергей Сергеев, 21.02.2014
