Корректор RIAA на сверминиатюрных лампах 6н17б и 6н16б

Схема родилась по просьбе Романа Топталова. Ничего нового, стандартная схема с пассивной коррекцией.

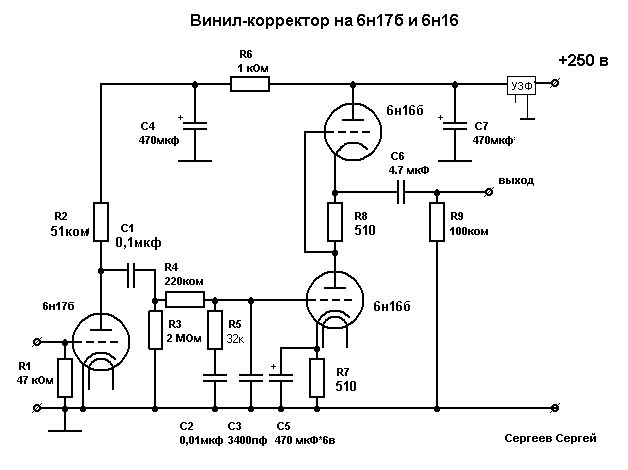

Cхема с пассивной коррекцией
Cхема с пассивной коррекцией

Сверминиатюрные лампы позволяют получить размер корректора как пачка сигарет. Правда блок питания получается побольше.

При использовании УЗФ можно значительно уменьшить номиналы конденсаторов в фильтре питания. И тем самым уменьшить и размер блока питания. УЗФ в данном случае можно применять без радиатора.

Схема рассчитана на напряжение питания 250 Вольт. При использовании 200 вольтового блока питания резисторы R7 и R8 нужно уменьшить до 330 Ом.

Для снижения выходного сопротивления стоит применить параллельное включение ламп.

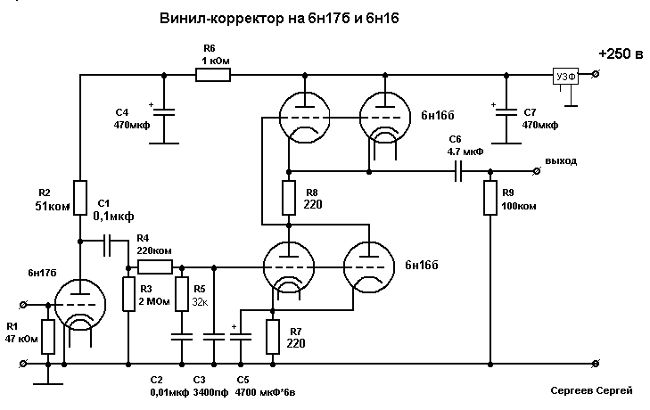

Схема с параллельным включением
Схема с параллельным включением

Сергей Сергеев, 19.02.2013
