Ламповый фильтр для сабвуфера

Предлагаю схему лампового фильтра для сабвуфера с регулируемой частотой среза от 50 до 150 Герц. По моему опыту лучший раздел в районе 60-80 Герц.

Для подстройки сделал с запасом.

Фильтр рассчитан с помощью программы Tube Crossover Designer.

Схема на лампе 6н1п особенностей не имеет – писать не о чем.

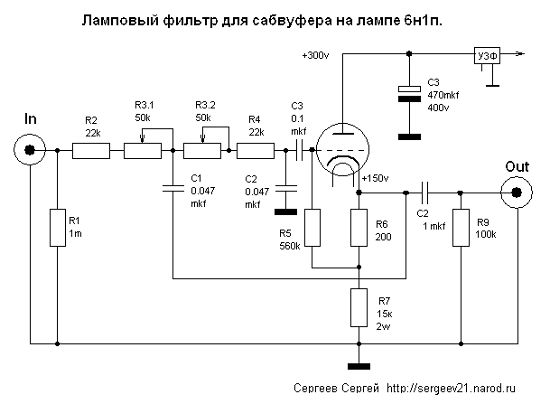

Ламповый фильтр для сабвуфера на лампе 6н1п

Если это будет отдельный (один) сабвуферный канал, то на входе нужно использовать сумматор на лампе 6н1п.

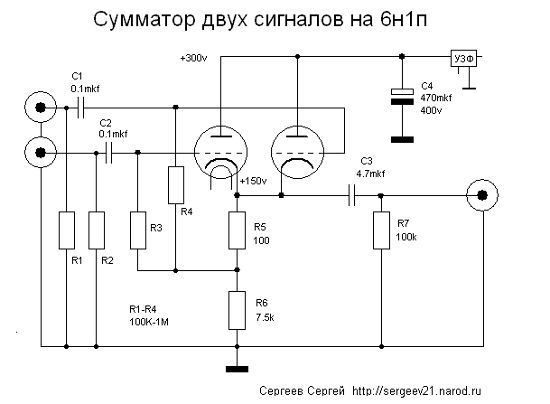

Сумматор двух сигналов на 6н1п

Сумматор, объединенный с фильтром.

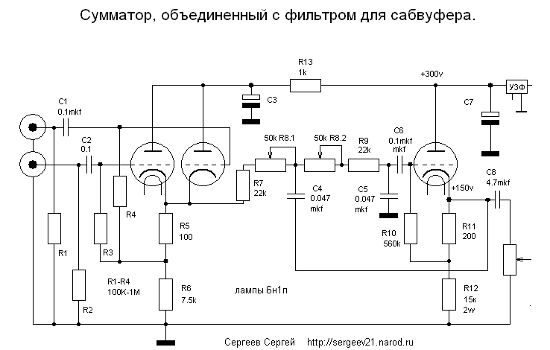

Сумматор, объединенный с фильтром для сабвуфера

Сергей Сергеев, 17.01.2013

Комментарии

Всего комментариев 12

Сергеев Сергей
03 июня 2013, 02:25
Вот именно- лампа звучит душевнее и живее.

Добавить комментарий
VLAD001
03 июня 2013, 21:20
Сергей Сергеев. Перечислите критери и параметры "душевности" зучания лампы?

Добавить комментарий
Сергеев Сергей
04 июня 2013, 12:10
Не так давно сам был таким- верил только в цифры и отрицал лампы. Не слушая...
Советую просто больше слушать и сравнивать.

Добавить комментарий
Эдуард
04 июня 2013, 21:04
У меня ради интереса началось, что либо на лампах сваять. Сравнил, вовлекло сильно. Никто не принуждает.
По мне тетроды хороши в А классе. У кенотронов энерция.
Мы ведь слушаем блок питания , по средству управляющего сигнала (В общем). Операционники тоже умеют работать в классе А очень хорошо.Но локализация у них не такая.
Играют по резче и позвонче что не всегда гуд, например для джаза. Если речь о буфере то сигнал немного энергичнее становится. Это моё мнение.

Комментарии 1
Анатолий
09 октября 2017, 15:23
Подскажите, можно ли в схеме фильтра добавить анодный резистор и снимать выходной сигнал через конденсатор с анода? Тогда отпадёт необходимость в сумматоре, можно ставить два фильтра и параллелить выход. Всё же одним триодом меньше. Второй вопрос, если вместо переменника 50 кОм и резистора 22 кОм ставить два резистора по 72 кОм, частота среза будет 150 Гц? Мне такая и нужна
