Однотактный усилитель на лампе 6п45с

Представляю свою версию однотактного усилителя на лампе 6п45с. За основу взята схема А.Манакова.

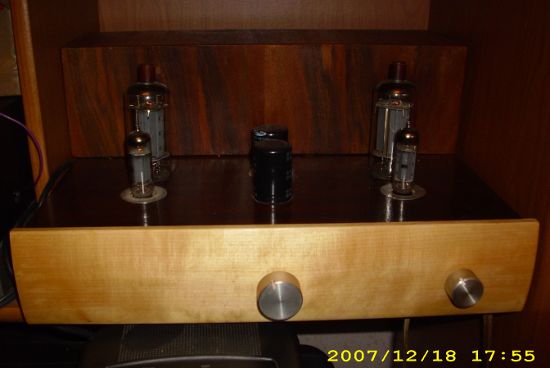

Однотактный усилитель на лампе 6п45с

Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе.

Я выбрал компромиссный вариант - полуавтоматическое смещение. Катодный резистор 150 Ом зашунтирован конденсатором 2200 мкф* 35 В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12 В транс от маломощного блока питания (50-200 мА) включив вторичку на накальную обмотку 6,3 В. В качестве силового использован ТС-180.

Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.

В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35 мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7 мм). Две первичные обмотки соединяются последовательно, четыре вторичные - параллельно (на нагрузку 8 Ом).

Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ. Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.

Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву... Тем не менее, вот что получилось - Fн-23 Гц. Fв-26000 Гц на уровне - 1db. Измерялось на мощности 4 Вт. Мощность до начала ограничения синусоиды (вернее- скругления) - 8 Вт. Максимальная - 12 Вт.

Вариант схемы 6п14п-6п45с
Вариант схемы 6п14п-6п45с

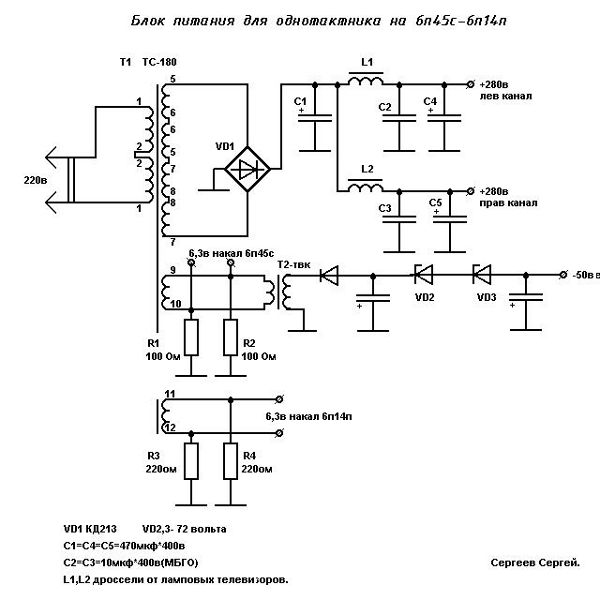

Схема блока питания
Схема блока питания

Нашел у Клауса статью "Варианты фиксированного смещения" и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с - напряжение смещения - 125 В подается через стабилитрон на 72 В. При изменении сетевого напряжения от 160 до 250 В мощность на аноде остается практически постоянной.

После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.

Настройка

Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165 В.

Сергей Сергеев, 13.08.2012
