Самолётное дело

Увеличить

Увеличить

Увеличить

И среди инсталляций бывают свои очень необычные проекты. Про яхты наслышаны многие, а, например, установка различной AV аппаратуры в личном самолёте? Об одной из таких инсталляций реализованных компанией «Аэро Стайл» мы и расскажем ниже.

Как и во всякой другой профессиональной инсталляции, всё начиналось с коммутационного плана.

Увеличить

Увеличить

Увеличить

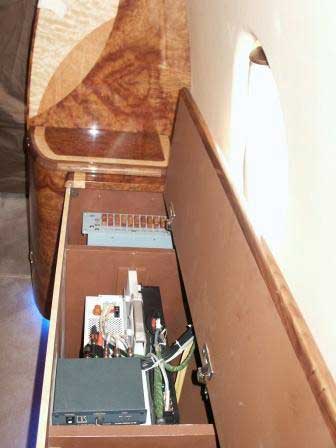

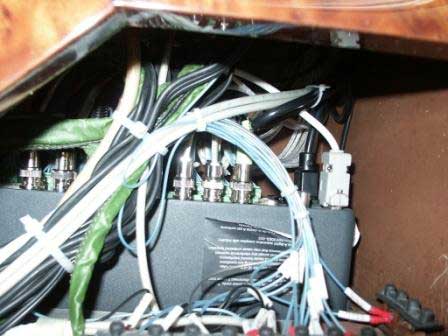

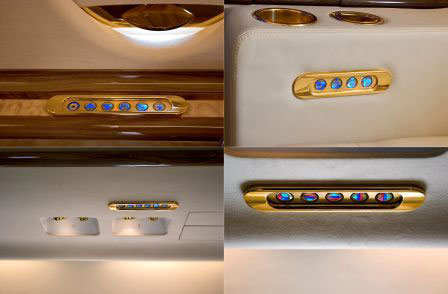

Сердцем распределения сигналов стал матричный коммутатор от Sierra Video SVS Lassen 1208VS. Сигналы расходятся на четыре зоны, соответствующие четырём салонам самолёта. Для распределения аудиосигналов от трех CD плееров используются усилители - распределители аудиосигнала KRAMER PT-102A, один сигнал подается на матричный коммутатор, другой - на индивидуальные панели для подключения наушников. В каждом салоне установлен усилитель-распределитель аудио-видеосигнала VM-30AV. В 1-ой и 3-ей зоне видеосигнал распределяется на два LCD монитора, а аудио - на усилитель мощности и панель для подключения наушников. Стоит отметить, что видеосигналы - композитные, то есть обеспечивается высокое качество изображения. Во всех салонах установлены панели дистанционного управления. Матричный коммутатор управляется по протоколу RC-232.

Увеличить

Увеличить

Увеличить

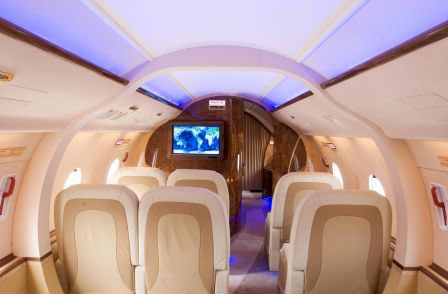

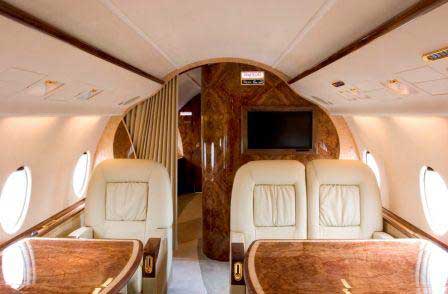

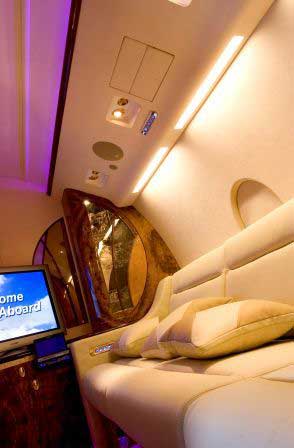

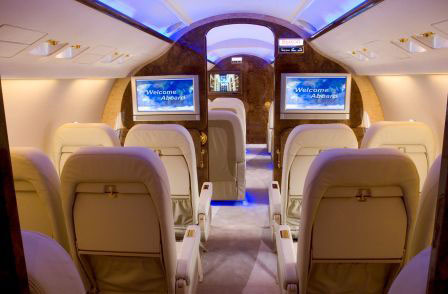

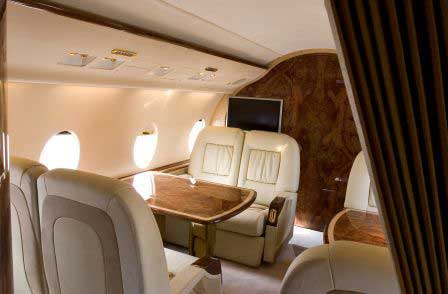

Во всех салонах установлены LCD-панели от 22 до 30 дюймов по диагонали. Для звука использовалась автомобильная акустика FOCAL Poliglass 165V2 и сабвуферы HERTZ EBX20, естественно, усилители тоже автомобильные ALPINE MRV-F450.

Увеличить

Увеличить

Полная реализация проекта заняла около шести месяцев. Так как у компании Kramer Electronics и SVS существует уже большой опыт различных инсталляций в самолётах, то каких-либо трудностей возникнуть не могло. А конечный результат полностью удовлетворил заказчика. Вы посмотрите на фотографии, неужели в таком (!) самолёте не хочется летать?

Оборудование, использованное в самолете:

Коммутатор и распределители:

SVS Lassen 1208VS – матричный коммутатор аудио/видео 12х8……………1шт
KRAMER PT-102A – усилитель-распределитель аудиосигналов 1х2………3шт
KRAMER VM-30AV – усилитель-распределитель видео- аудио 1х3………....3шт

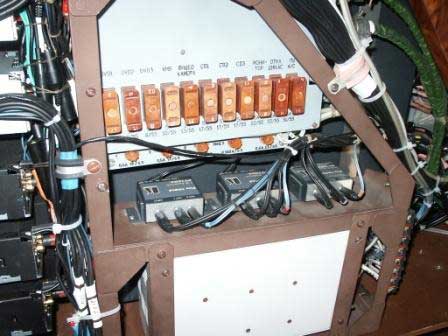

Стойка аудио видеоустройств

Источники аудиосигналов:

CD плееры JVC KD-DV500 – 3шт
CD чейнджеры JVC CH-X1550 – 3шт

Источники аудио- видеосигналов:

DVD плееры JVC KD-DV500 – 3шт
VCR плеер JVC KV-V8 – 1шт
Караоке LG DKS-5000 – 1шт
В/камера CNB-AP200 – 1шт

САЛОН ГП

Монитор 30” SHARP LC-26GA3E – 1шт
Усилитель мощности ALPINE MRV-F450
Акустика FOCAL Poliglass 165V2 – 4шт
Сабвуфер HERTZ EBX20 – 1шт

САЛОН 1

Мониторы 26” SHARP LC-26GA3E – 2шт
Усилитель мощности ALPINE MRV-F450
Акустика FOCAL Poliglass 165V2 – 4шт
Сабвуфер HERTZ EBX20 – 1шт

САЛОН 2

Монитор 28” HITACHI 28LD5000TA – 1шт
Усилитель мощности ALPINE MRV-F450
Акустика FOCAL Poliglass 165V2 – 4шт
Сабвуфер HERTZ EBX20 – 1шт

САЛОН 3

Монитор 22” PANASONIC TX-22LT2T – 2шт
Усилитель мощности ALPINE MRV-F340
Акустика FOCAL Poliglass 165V2 – 4шт

Управление:

Протоколы RC 232 и RC 485

Центр управления и монитор
ALPINE AVH-P7500DVD

Благодарим компанию Kramer Electronics за предоставленную информацию
