Двухтактный усилитель на базе Прибоя на лампах 6н1п и 6п36с

Наконец закончились у меня лампы 6р3с (не самые лучшие для звука), и я решил попробовать собрать на трансах Прибоя усилитель на лампах 6п36с. Результатом доволен.

Мощность на нагрузке 8 Ом (подключено к 4 омному выходу)- не менее 20 ватт, при входном напряжении-0,7 вольт.

С трансами Прибоя лучше использовать колонки на 16 Ом. Великолепный результат получается с колонками на динамиках 4а32.

Для повышения мощности можно использовать 6п42с без перепайки. Необходимо только выставить больший ток для 6п42с.

Лампы в первом каскаде 6н1п или 6н23п. Можно использовать 6н2п,6н8 и 6н9 с пересчетом режимов.

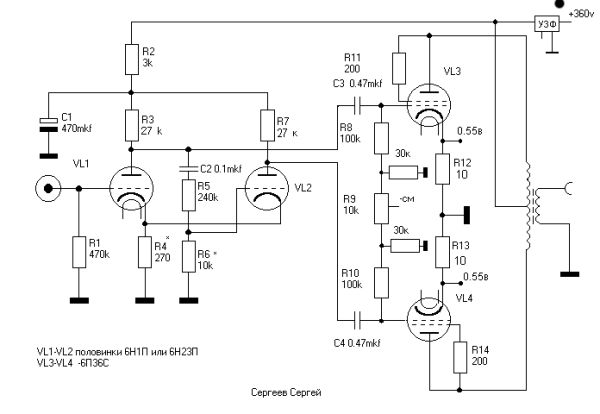

Схема
увеличитьУвеличить фото

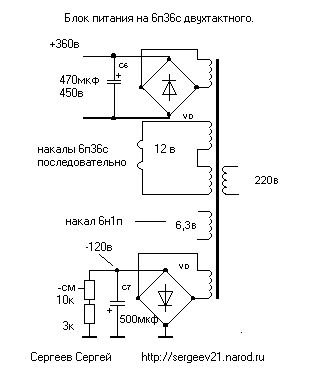

Блок питания
увеличитьУвеличить фото
Блок питания от Прибоя 50-ум. Накальные обмотки на 12 вольт запитывают накал 6п36с. Накал ламп 6п36с включен последовательно по совету А.И.Манакова. Иначе напряжения накала просаживается до 5.5 вольт.

Чтобы получить 360 вольт анодного напряжения, часть вторичной обмотки не используется. Она используется для получения напряжения смещения. Вторичка с меньшим напряжением разделяется на две равные части.

Настройка заключается в установке напряжения на резисторах R12 и R13 по 0.55 вольт.

Сергей Сергеев

Комментарии

Всего комментариев 8

Виталий
31 июля 2011, 18:34
По мативам вашего усилителя собрал усилитель. Фазаинвертор практически один в один, на выходе по две 6п14п, поэтому наминал анодных резисторов увеличил до 47к. Сегодня было первое включение, хотя до завершения доликовато, результатом доволен. Спасибо вам и другим интузиастам за то что выкладываите схеммы в интернете,еще лет 15 назат для того чтоб найти нужную, надо было переварашить кучу печатных изданий.
Сергеев Сергей
01 августа 2011, 12:59
Спасибо Вам за отзыв!
александр
19 ноября 2011, 04:27
в радиохобби 3\2005 ст 15-интересная схема однотакта на пентодах 15 вт изюм в запитке вх каскада от отвода выходника глянь,может возьмешь на вооружение
алекс
05 июня 2012, 21:29
ерундой занимаетесь. прибой итак отличный.
Ганжа
29 мая 2013, 05:00
Почему так не понравился Прибой? Слишком мощный?




||
